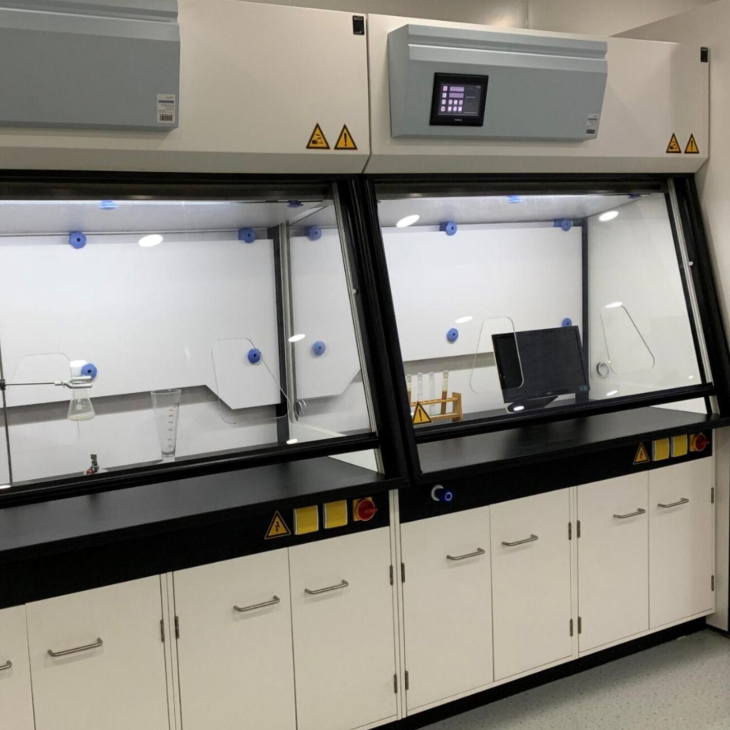

内循环通风柜材质及功能描述：贴有：注意安全/当心腐蚀/当心火灾安全标识
内循环通风柜台面：美国希玛16mm厚实验室专用抗腐蚀实芯理化板台面,可选黑

色与白色,CNC数控雕刻工艺
内循环通风柜支架：40*60*1.5镀锌镀锌钢管C型支架，表面：酸洗磷化后静电喷

涂老虎牌环氧树脂黑色粉末
内循环通风柜层板：美国希玛16mm厚实验室专用抗腐蚀实芯理化板台面,可选黑

色与白色,CNC数控雕刻工艺
内循环通风柜主体：1-1.5mm厚钢板数控激光切割后数控折弯焊接成型。

内循环通风柜表面：酸洗磷化后静电喷涂老虎牌环氧树脂白色，视窗：6mm透明

亚克力，前门可上翻
内循环通风柜配置：有机无机通用型过滤器四片，专用风机两台，LED照明，风速

传感器，VOC传感器
款式及做法请参照大样图

LG-182=W1200mm*D850mm*H2290mm

LG-185=W1500mm*D850mm*H2290mm

LG-188=W1800mm*D850mm*H2290mm

A 中试通风橱柜体说明：采用50系企口型彩钢,可根据要求选择EPS或岩棉夹心层,边角部分有净化实验室专用圆弧处

理,规格及尺寸完全依照现场和要求制作.

B中试 通风橱台面说明：可根据要求增加台面板,可选理化板/千思板/陶瓷板/不锈钢板.

C 中试通风橱内胆说明: 采用50系企口型彩钢,可根据要求选择EP或岩棉夹心层,边角部分有净化专用圆弧处理.

D中试通风橱导流板说明：用5mm厚理化板制作,利用专用的PP材质扣件固定于内胆的背板上,可随意拆卸清洗.

E中试通风橱前门说明：为净化彩钢板开门,可实现大型仪器（反应釜/旋转蒸发仪）进出,门上设有玻璃视窗及补风百叶窗.

F 中试通风橱抽风罩说明：抽风罩位于通风柜顶部,为PP材质一次注塑成型,排风口为￠250mm.

G中试通风橱配件说明：均为净化专用配件.

J中试通风橱尺寸说明：均为根据现场非标定制
